Смесительные клапаны » Ротационные приводы ARC » ARC369 PROP 24V 30NM 150S

Смесительные клапаны

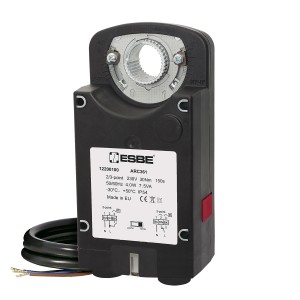

ESBE ARC369 PROP 24V 30NM 150S

Привод ESBE серии ARC300 с крутящим моментом 30 Нм подходящий для управления смесительными клапанами DN50-150

Розничная цена в т.ч. НДС:
Купить


Скидки по запросу!
Склад:
под заказ
Артикул:
12220100
2-07-2856
Оплата и доставка
Инструкции
Запчасти

Доставка по Москве и Санкт-Петербургу - 500р
Доставка в регионы - 900р

Доставка через Деловые линии

Характеристики
Гидравлические характеристики
Момент силы, Нм 30
Особенности
Серия ARC
Страна происхождения Швеция
Температурные режимы
Диапазон температур окружающей среды -30+50
Электрические характеристики
Длина кабеля, м. 1
Класс защиты, IP. 54
Напряжение, В. 24
Управляющий сигнал пропорциональный
Время открытия 90˚, сек. 150

Описание ESBE серии ARC

Привод ESBE серии ARC300 подходит для управления ротационными смесительными фланцевыми клапанами, а также для использования с заслонками. Благодаря высокому крутящему моменту привод ARC300 рекомендуется использовать с самыми большими клапанами ESBE DN100-150 и с заслонками площадью сечения до 6 м2. Привод поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F и 4F, а другой используется для установки на зажимную муфту шпинделя задвижки.



В серию входит четыре модификации привода:

  • ARC361 с 2/3-точечным управляющим сигналом, питанием 230В переменного/постоянного тока, в комплекте кабелем длиной 1 м.
  • ARC363 с 2/3-точечным управляющим сигналом, питанием 24 В переменного/постоянного тока, в комплекте кабелем длиной 1 м.
  • ARC368 с пропорциональным управляющим сигналом (0-10В, 2-10В, 0-20 мА, 4-20 мА), с двумя независимыми вспомогательными переключателями, с питанием 24В переменного/постоянного тока, в комплекте с двумя кабелями длиной 1 м каждый Данная модификация оснащена функцией сигнала обратной связи 0(2)-10В для определения фактического положения клапана. Вспомогательные переключатели могут быть установлены в любое положение и удобно расположены на передней панели привода.
  • ARC369 с пропорциональным управляющим сигналом (0-10В, 2-10В, 0-20 мА, 4-20 мА), с питанием 24В переменного/постоянного тока и кабелем длиной 1 м Данная модификация оснащена функцией сигнала обратной связи 0(2)-10В для определения фактического положения клапана.



Приводам всех модификаций можно управлять вручную с помощью самосбрасывающейся кнопки (механизм привода остается отключенным, пока кнопка нажата). Стандартный рабочий диапазон 90° можно легко отрегулировать с помощью ограничителей, расположенных на передней панели. Диапазон регулируется как для положения открытия, так и для закрытия. Пропорциональный управляющий сигнал и сигнал обратной связи будут отрегулированы в соответствии с новым рабочим диапазоном в ходе процесса калибровки/адаптации.

С помощью установочного комплекта для клапана привод ARC300 легко монтируется на клапаны ESBE серий 3F и 4F размером от DN50 до DN150. С помощью 2-го установочного комплекта для клапана привод ARC300 легко монтируется на шпиндели квадратного сечения размером 9-18 мм и круглые шпиндели диаметром 9-26 мм. Привод ARC300 также может использоваться с заслонками площадью сечения до 6 м2, но при этом следует принимать во внимание спецификации узла, предоставляемые производителем заслонки (сечение, конструкция, установочные параметры), а также параметры воздушного потока.
