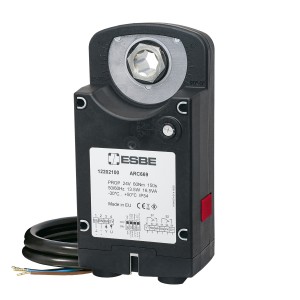

Привод ESBE серии ARC600 подходит для управления дисковыми затворами ESBE, а также для использования с заслонками. Благодаря высокому крутящему моменту привод ARC600 рекомендуется использовать с самыми большими клапанами DN80-125 и заслонками площадью сечения до 10 м2.
В серию входят две версии:
-
ARC661 с 2-х или 3-х точечным управляющим сигналом, питанием 230 В переменного/постоянного тока, в комплекте с кабелем длиной 1 м.
-
ARC669 с пропорциональным управляющим сигналом (Y) (0–10 В, 2–10 В, 0–20 мА, 4–20 мА), с питанием 24 В переменного/постоянного тока и кабелем длиной 1 м. Эта версия передает сигнал обратной связи (U) 0(2)–10 В, который позволяет определить фактическое положение клапана.
Всеми версиями приводов можно управлять вручную с помощью самосбрасывающейся кнопки (механизм привода отключен, пока кнопка нажата). Пропорциональный управляющий сигнал и сигнал обратной связи будут отрегулированы в соответствии с новым рабочим диапазоном в ходе калибровки или адаптации.
Вместе с приводом поставляется установочный комплект клапана, с помощью которого можно с легкостью установить привод ARC600 на дисковом затворе ESBE серии VBF100 размером от DN80 до DN125.
|
