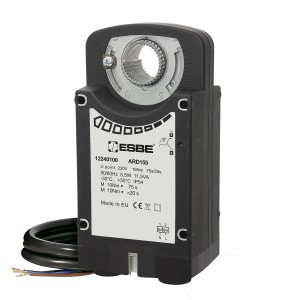

ESBE ARD155 2-PUNKT 230V 10NM 75S/20S

Приводы ESBE серий ARD100 с крутящим моментом 10 Нм подходящие для управления смесительными клапанами ESBE размером до DN150

Розничная цена в т.ч. НДС:
Купить


Скидки по запросу!
Склад:
под заказ
Артикул:
12240100
2-07-2891
Оплата и доставка
Инструкции
Запчасти

Доставка по Москве и Санкт-Петербургу - 500р
Доставка в регионы - 900р

Доставка через Деловые линии

Характеристики
Гидравлические характеристики
Момент силы, Нм 10
Особенности
Серия ARD
Страна происхождения Швеция
Температурные режимы
Диапазон температур окружающей среды -30+50
Электрические характеристики
Длина кабеля, м. 1
Класс защиты, IP. 54
Напряжение, В. 230
Управляющий сигнал 2-точечное SPST
Время открытия 90˚, сек. 75

Описание ESBE серии ARD

Привод ESBE серии ARD100 с возвратной пружиной подходит для управления ротационными смесительными клапанами, а также для использования с заслонками. Привод ARD100 подходит для управления клапанами ESBE размером до DN80 и заслонками с площадью сечения до 2 м2 . Привод поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту шпинделя задвижки.



В серию входит три модификации привода:

  • ARD155 с 2-точечным управляющим сигналом, с питанием 230В переменного/постоянного кабеля, в комплекте с кабелем длиной 1 м
  • ARD157 с 2-точечным управляющим сигналом, с питанием 24В переменного/постоянного кабеля, в комплекте с кабелем длиной 1 м
  • ARD169 с пропорциональным управляющим сигналом (0-10В, 2-10В, 0-20 мА, 4-20 мА), с питанием 24В переменного/постоянного тока, в комплекте с кабелем длиной 1 м Данная модификация оснащена функцией сигнала обратной связи 0(2)-10В для определения фактического положения клапана.



Все модификации оснащены возвратной пружиной, перемещающей привод в закрытое положение в случае отключения питания. Направление вращения задается выбором стороны установки привода (см. дополнительную информацию в инструкции). Для всех модификаций предусмотрена возможность ручного управления в случае отключения питания. Рычаг для ручного поворота привода прикреплен к кабелю. Положение управления приводом вручную сохраняется до его принудительного сброса или до момента включения питания.

Стандартный рабочий диапазон 90° можно легко отрегулировать с помощью ограничителей, расположенных на передней панели. Диапазон регулируется как для положения открытия, так и для закрытия. Пропорциональный управляющий сигнал и сигнал обратной связи будут отрегулированы в соответствии с новым рабочим диапазоном в ходе процесса калибровки/адаптации.



С помощью установочного комплекта для клапана привод ARD100 легко монтируется на клапаны ESBE серий 3F и 4F размером от DN32 до DN80. С помощью установочного комплекта для клапана привод ARD100 легко монтируется на шпиндели квадратного сечения размером 9-18 мм и круглые шпиндели диаметром 9-26 мм. Привод ARD100 также может использоваться с заслонками площадью сечения до 2 м2 , но при этом следует принимать во внимание спецификации узла, предоставляемые производителем заслонки (сечение, конструкция, установочные параметры), а также параметры воздушного потока.
