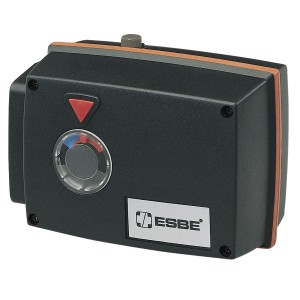

Двухточечный привод ESBE 97 - это компактные приводы для управления ротационными смесительными клапанами. Приводы реверсивные и оборудованы ограничительными выключателями, которые действуют при помощи кулачковых дисков. Регулируя кулачковые диски, можно настроить диапазон действия от 30° до 180°. Приводы оснащены устройством отключения ручного управления и имеют индикатор на передней части, показывающий позицию клапана. Приводы с 2-точечным сигналом управления выпускаются для напряжений 230 В, 50 Гц с различным временем действия. Если привод управляется термостатом с двумя положениями вкл./выкл, то должен быть выбран привод с 2-точечным сигналом управления со встроенным реле.
Присоединительные комплекты:
Необходимые переходники для облегчения монтажа на смесительный клапан ESBE доступны в двух различных вариантах.
Переходник, сконструированный для смесительных клапанов ESBE серий MG, G, F, BIV, H, HG поставляется в комплекте с приводом. Переходники для смесительных клапанов ESBE серий VRG и VRB могут быть заказаны отдельно.
16051300 (поставляемый с приводом) на клапана ESBE серий MG, G, F, BIV, T, TM, H, HG
16053300 (приобретается отдельно) на клапана ESBE серий VRG, VRH, VRB
Комплекты переходников приводов ESBE 90 серии на смесительные клапана других производителей:
-
16053500 - BRV
-
16053900 - Honeywell Centra ZR, DR, DRG, DRU (DN15-DN50)
-
16051700 - Honeywell Centra Kompakt DRK/ZRK
-
16051900 - CTC, линейное движение
-
16053600 - BRV, Meibes, Oventrop, Watts
-
16051300 - Sauter MH32...H42...
-
16052500 - Siemens VBG31, VBI31, VBF21, VCI31
-
16051400 - TA-VTR, TA-STM
-
16052600 - Schneider Electric/TAC-TRV
-
16051500 - Viessmann (DN20-DN25)
-
16051800 - WITA
|
